senseLynx Pro SL04
IoT Modül

senseLynx Pro SL04,  uçtan uca bir IoT çözümü oluşturmak için  kullanılabilen, LTE Cat M1 ve LTE Cat NB1 servislerini, Bluetooth (BLE 4.2) ve Wi-Fi bağlantısı ile LoRa teknolojisini destekleyen bir modüldür.


Cihazın IoT bağlantısı, dahili Quectel BG96 modülü tarafından sağlanır. Wi-Fi + BLE, LoRa Node, LTE Cat M1 ve LTE Cat NB1 bağlantı kombinasyonları sayesinde; telemetriden, iç/dış mekan canlı izleme ve çevre algılamaya kadar çeşitli kullanım alanları için esnek düşük güç tüketimi sağlanır.


The IoT connectivity is provided by the Quectel BG96 module. The combination of Wi-Fi + BLE, LoRa Node, LTE Cat M1 and LTE Cat NB1 provides flexible low power consumption for a lot of application options ranged from telemetry to indoor/outdoor live tracking and environment sensing.


senseLynx Pro SL04, ayrıca ivmeölçer, ortam ışığı, manyetometre ve sıcaklık-nem sensörü gibi çok çeşitli sensörler de içerir.


senseLynx Pro SL04, birçok internet protokolü setini, endüstri standardı arayüzleri, sensörleri (örn. USB/UART/I2C vb.) ve birçok ek işlevi (örn. Windows 7/8/8.1/10, Linux ve Android için USB PC Modem) destekler. Bu özellikler, modülün kablosuz telemetri, akıllı ölçüm, varlık takibi ve bunun gibi çeşitli IoT uygulamalarına hizmet etmesine olanak tanır.

senseLynx Pro SL04, supports many sets of internet protocols, industry-standard interfaces, sensors (e.g. USB/UART/I2C etc.) and lots of functionalities (e.g. USB PC Modem for Windows 7/8/8.1/10, Linux and Android). These features also allow the module to serve a wide range of IoT applications such as wireless telemetry, smart metering, asset tracking and more.



Özellikler:

  • Dahili GSM/GPRS 2G/LTE*/NB-IoT* Modem ve Çift SIM Kart Desteği

  • Tümleşik IEEE 802.11 b/g/n WiFi + Bluetooth 4.2

  • Bağımsız Çift Bluetooth Alıcısı*

  • Farklı Tipteki Bluetooth Sensörlerden Veri Toplayabilme

  • Dahili Sıcaklık-Nem Sensörü

  • Dahili Şarj Edilebilir Li-Ion/Polymer veya Şarj Edilemeyen Li/SOCI2 Batarya*

  • Aşırı Düşük Güç Tüketimi (Uyku Modu)

  • 3D İvme Sensörü (Titreşim ile Uyku Modundan Çıkma)

  • PPP, HTTP, TCP/IP, UDP, FTP Yazılım Kümesi

  • MQTT ISO/IEC 20922:2016 Haberleşme Protokolü Desteği

  • TLS/SSL Desteği

  • Wi-Fi Ağ Üzerinden Kolay Konfigürasyon & Kontrol

  • Online/Offline Çalışma & Veri Loglama

  • Proje Gereksinimlerine Göre Özelleştirilebilir Yazılım

*Opsiyonel

TEKNİK ÖZELLİKLER

İŞLEMCİ

32-bit ARM Cortex CPU

İLETİŞİM

Entegre TCP/IP (UDP,ICMP, FTP, NTP, Ping) Yazılım Kümesi
MQTT ISO/IEC 20922:2016 Haberleşme Protokolü Desteği

SSL/TLS Desteği



Dahili GSM/GPRS 2G Modem/NB-IoT*/LTE*

Dahili Wi-Fi IEEE 802.11 b/g/n ve Bluetooth BLE 4.2


Wi-Fi Ağ Üzerinden Kolay Konfigürasyon
RS232 Port (300-115200 Baud)

veya
RS485 Port (300-115200 Baud)

HAFIZA

1 MB Dahili Flash Hafıza

25.000 Adet Offline Veri Kapasitesi

GİRİŞ/ÇIKIŞ

4x Dijital Giriş (40V DC max.)

1x Open Collector Çıkış (Röle Sürücüsü)

1x 1-Wire® Sensör Arayüzü

1x Analog Giriş

1x Pulse/Odometre Girişi (Optik İzolasyonlu)

RS485 veya RS232 Haberleşme Çıkışı

EK ÖZELLİKLER

Online & Offline Çalışma Modu
Pil Destekli Dahili Gerçek Zaman Saati (RTC)

Dahili 3500/7000mAh Li-Ion/Polymer Şarj Edilebilir Batarya*

Dahili Lithium-Thionyl Chloride (Li-SOCl2) Batarya*

Aşırı Düşük Güç Tüketim Modu (90µW)

Güç Kesintisi ve Düşük Pil Alarmı
3 Adet LED Gösterge

Uzaktan Güncelleme

Çift SIM Kart Desteği (SIM-Card, Embedded-SIM)

3D İvme Sensörü (± 16g)

Dahili GSM-LTE + GNSS ve Wi-Fi + Bluetooth Anteni

GÜÇ

6-36V DC Çalışma Gerilimi

1,2 W Normal Çalışma Tüketimi

90 µW Uyku Modu Tüketimi

ÇEVRESEL KOŞULLAR

-30°C … +80°C Endüstriyel Çalışma Aralığı

-40°C … +85°C Depolama Aralığı

EBAT


AĞIRLIK


*Opsiyonel Birimler

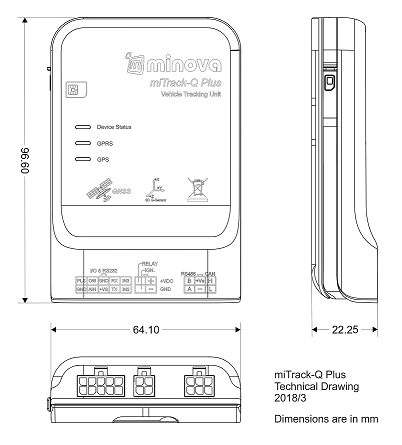

MEKANİK ÖZELLİKLER
