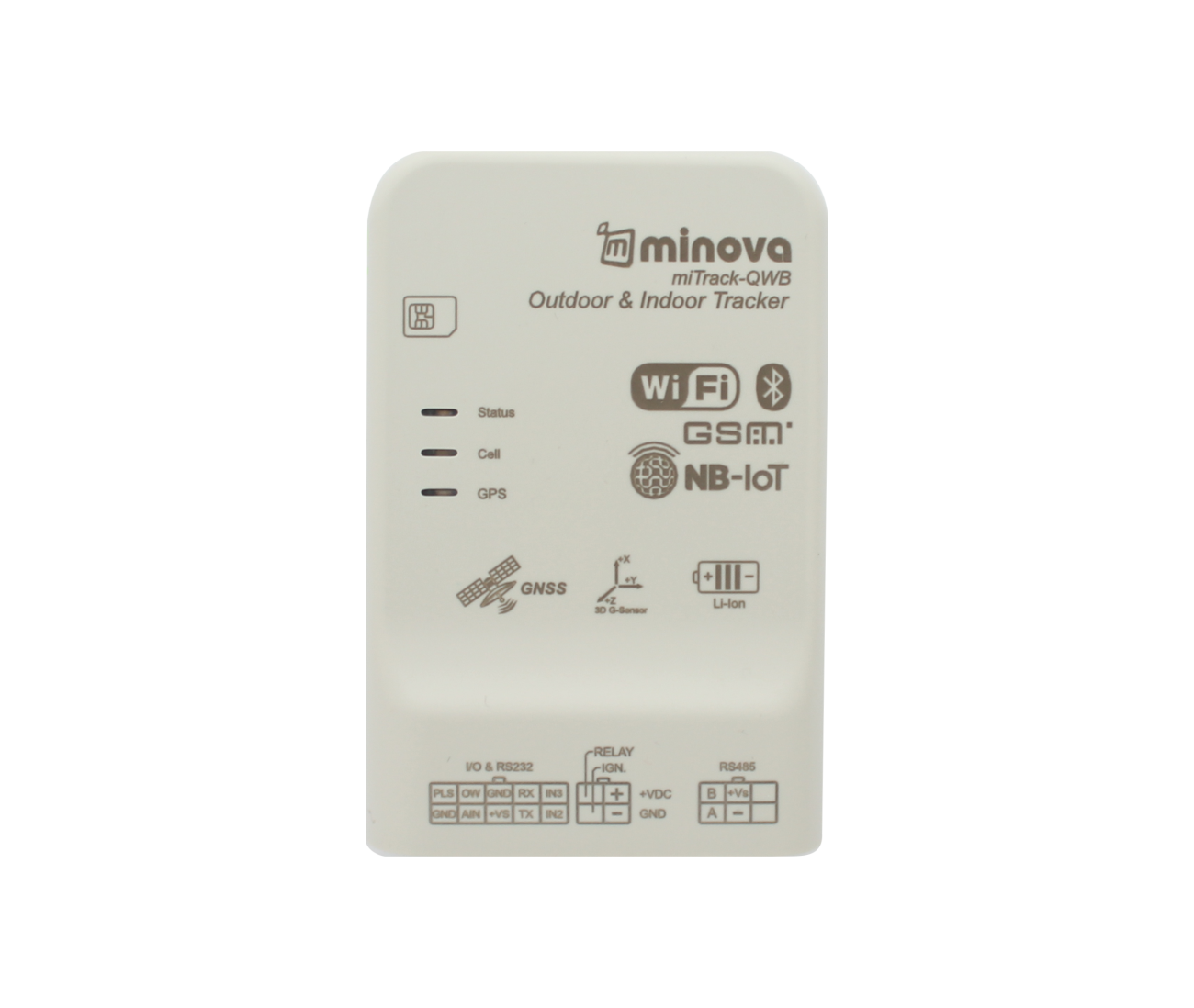

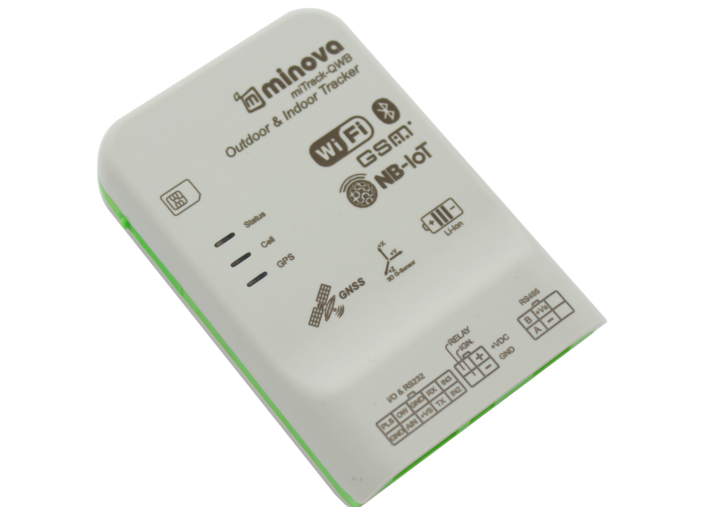

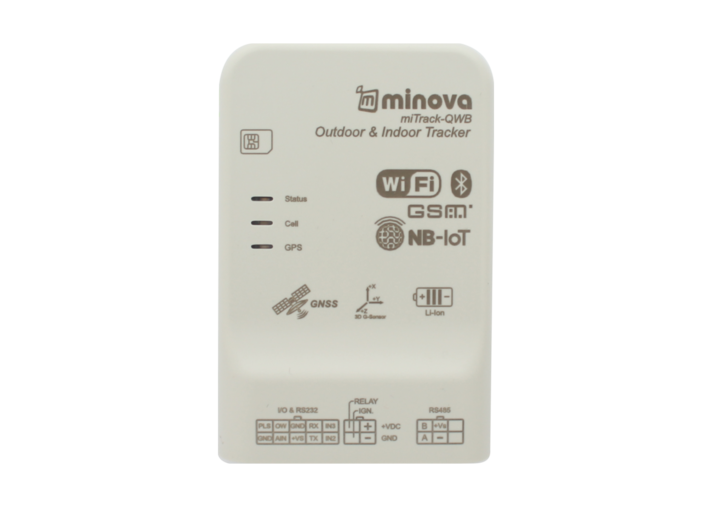

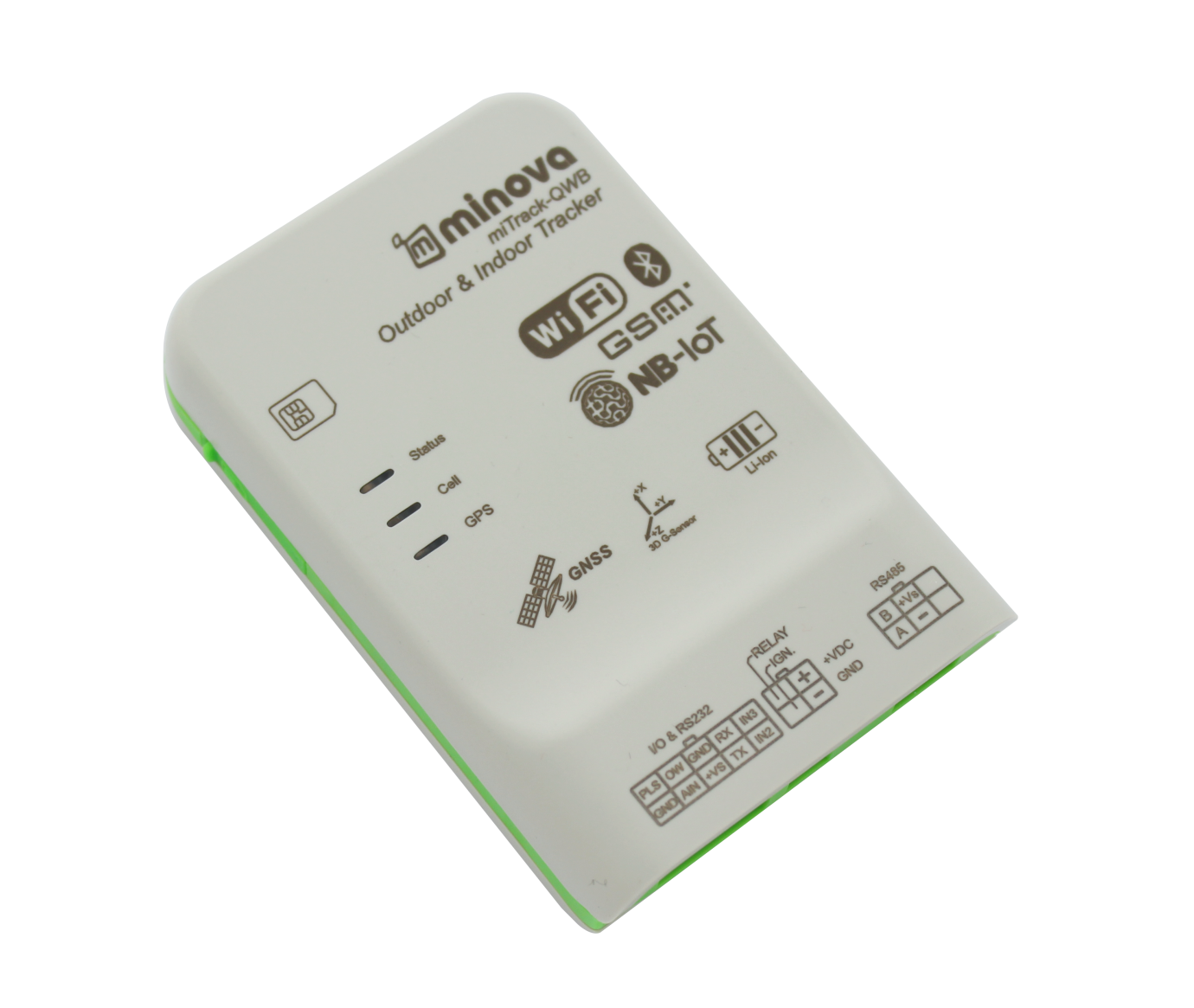

miTrack-QWB
Nesne/Araç Takip ve Kapalı Alan Konumlama Terminali

miTrack-QWB,  GSM/GPRS/LTE Cat-M1 WiFi + Bluetooth haberleşme teknolojilerini içeren GNSS tabanlı araç ve nesne takip terminalidir. Halihazırda diğer miTrack serisi terminallerde bulunan tüm Araç Takip fonksiyonlarına ek olarak; "Nesnelerin İnterneti (IoT)" uygulamaları için gelişmiş takip, konumlama ve haberleşme olanakları sunar. Terminal hem GSM/GPRS/LTE Cat-M1 hem de Wi-Fi + Bluetooth BLE 4.2 haberleşme teknolojilerini bir arada desteklemektedir.  Dahili tümleşik Bluetooth ve Wi-Fi alıcısı sayesinde kapalı alanlarda dahi konum hizmeti verebilmektedir. Kapalı alanlarda konumlama, çevreye yerleştirilen BLE Beacon’larla gerçekleştirilebileceği gibi, GSM/GPRS yada Wi-Fi bağlantısı ile Hücresel ve Wi-Fi SSID erişim noktalarını kullanarak da (Server-Assisted) yapılabilmektedir. Cihaz, kapalı alanlarda (hangar, fabrika, kampüs v.b) kurulu Wi-Fi ağlarına bağlanarak GPRS bağlantısına ihtiyaç duymadan kullanılabilir.


miTrack-QWB, dahili olarak 1 adet Röle sürücüsü, 4 adet sayısal giriş, 1 adet 1-Wire® arayüzü, 1 adet analog ölçüm ve RS232/RS485 giriş/çıkış portlarını barındırır. Aynı zamanda çok sayıda sensör, I/O genişletme kartı, RS232, RS485 ve/veya MODBUS üzerinden bağlanan birimler ile birlikte bir Gateway cihazı olarak da çalışabilir.


miTrack-QWB, Wi-Fi + Bluetooth ile birlikte bölgesel yada proje gereksinimlere göre GSM/GPRS/LTE Cat-M1 özelliklerini bir arada destekler. Terminal, Wi-Fi üzerinden sunucuya erişemediği durumda GSM altyapısını kullanabilir.


miTrack-QWB, dahili 1MB hafızası ile tüm işlem verilerini offline olarak arşivleyebilir ve istenildiğinde bu verileri sunucuya iletebilir. Terminal ayrıca bir telemetri birimi olarak çevresindeki kablosuz Bluetooth BLE sensörlerden (ör: minova miSense serisi) verileri toplar sunucuya iletir.


miTrack-QWB Takip Terminali, dahili 900mAh şarj edilebilir Li-Ion/Polymer batarya* desteği sağlar. Terminal ayrıca dahili ivme sensörü ile titreşimleri algılayabilir, uyku modundan normal çalışma moduna geçebilir. 90 uW (mikro-Watt) aşırı-düşük güç tüketimi ile 1 yıla kadar (günde 1 bağlantı ile) uyku modunda çalışabilir.


miTrack-QWB serisi terminaller, Endüstri 4.0 uygulamaları için bilinen IoT ( Google® IoT, Microsoft® Azure, AWS® IoT, Cumulocity® v.b ) platformlarına kolayca entegre olabilecek MQTT haberleşme protokolünü desteklemektedir. Terminal tarafından alınan sensör v.b verileri kablosuz ya da kablolu bağlantı ile bir MQTT Broker’a kolayca iletilebilir. Yüksek güvenlik gerektiren uygulamalarda terminal, MQTT sunucusu ile TLS/SSL bağlantısını destekler.



Özellikler:

  • Dahili GSM/GPRS 2G/LTE Cat-M1 Modem ve Çift SIM Kart Desteği

  • Tümleşik IEEE 802.11 b/g/n WiFi + Bluetooth 4.2

  • Bağımsız Çift Bluetooth Alıcısı*

  • Bluetooth Beacon, Sensör v.b desteği

  • Filo Araçları İçin Çift Bağımsız Master-Slave / Watch-Dog Araç Takip Sistemi

  • Dahili Şarj Edilebilir Li-Ion/Polymer Batarya* ile Aşırı Düşük Güç Tüketimi (Uyku Modu)

  • 3D İvme Sensörü ile Uyku Modundan Uyandırma

  • 3D İvme Sensörü ile Sürüş Dinamikleri Ölçme & Raporlama

  • Kontak Algılama & Motor Blokaj Çıkışı

  • PPP, HTTP, TCP/IP, UDP, FTP Yazılım Kümesi

  • MQTT ISO/IEC 20922:2016 Haberleşme Protokolü Desteği

  • TLS/SSL Desteği

  • RS232/RS485, MODBUS & Dahili Giriş/Çıkış Portları

  • Wi-Fi Ağ Üzerinden Kolay Konfigürasyon & Kontrol

  • Online/Offline Çalışma & Veri Loglama

  • Proje Gereksinimlerine Göre Özelleştirilebilir Yazılım

*Opsiyonel

TEKNİK ÖZELLİKLER

İŞLEMCİ

32-bit ARM Cortex CPU

İLETİŞİM

Entegre TCP/IP (UDP,ICMP, FTP, NTP, Ping) Yazılım Kümesi
MQTT ISO/IEC 20922:2016 Haberleşme Protokolü Desteği

SSL/TLS Desteği



Dahili GSM/GPRS 2G Modem/LTE Cat-M1

Dahili Wi-Fi IEEE 802.11 b/g/n ve Bluetooth BLE 4.2


Wi-Fi Ağ Üzerinden Kolay Konfigürasyon
RS232 Port (300-115200 Baud)

veya
RS485 Port (300-115200 Baud)

HAFIZA

1 MB Dahili Flash Hafıza

10.000 Adet Offline Veri Kapasitesi

GİRİŞ/ÇIKIŞ

1x Kontak Algılama Girişi (40V DC max.)

1x Motor Blokaj Röle Çıkışı (500mA max.)

3x Dijital Giriş (40V DC max.)

1x 1-Wire® Sensör Arayüzü (5V DC max.)

1x Analog Giriş (0 - 12/24V DC)

1x Pulse/Odometre Girişi (Optik İzolasyonlu)

RS485 veya RS232 Haberleşme Çıkışı

EK ÖZELLİKLER

Online & Offline Çalışma Modu
Pil Destekli Dahili Gerçek Zaman Saati (RTC)

Dahili 900mAh Li-Ion/Polymer Şarj Edilebilir Batarya*

Aşırı Düşük Güç Tüketim Modu (90µW, 30µA @3V)

Güç Kesintisi ve Düşük Pil Alarmı
3 Adet LED Gösterge

Uzaktan Güncelleme

Çift SIM Kart Desteği (SIM-Card, Embedded-SIM)

3D İvme Sensörü (± 16g)

Dahili GSM-LTE + GNSS ve Wi-Fi + Bluetooth Anteni

GÜÇ

6-36V DC Çalışma Gerilimi

1,2 W Normal Çalışma Tüketimi

90 µW Uyku Modu Tüketimi

ÇEVRESEL KOŞULLAR

-30°C … +80°C Endüstriyel Çalışma Aralığı

-40°C … +85°C Depolama Aralığı

EBAT

96x64x22 mm

AĞIRLIK

185 gr.

*Opsiyonel Birimler
